Technische Daten¶

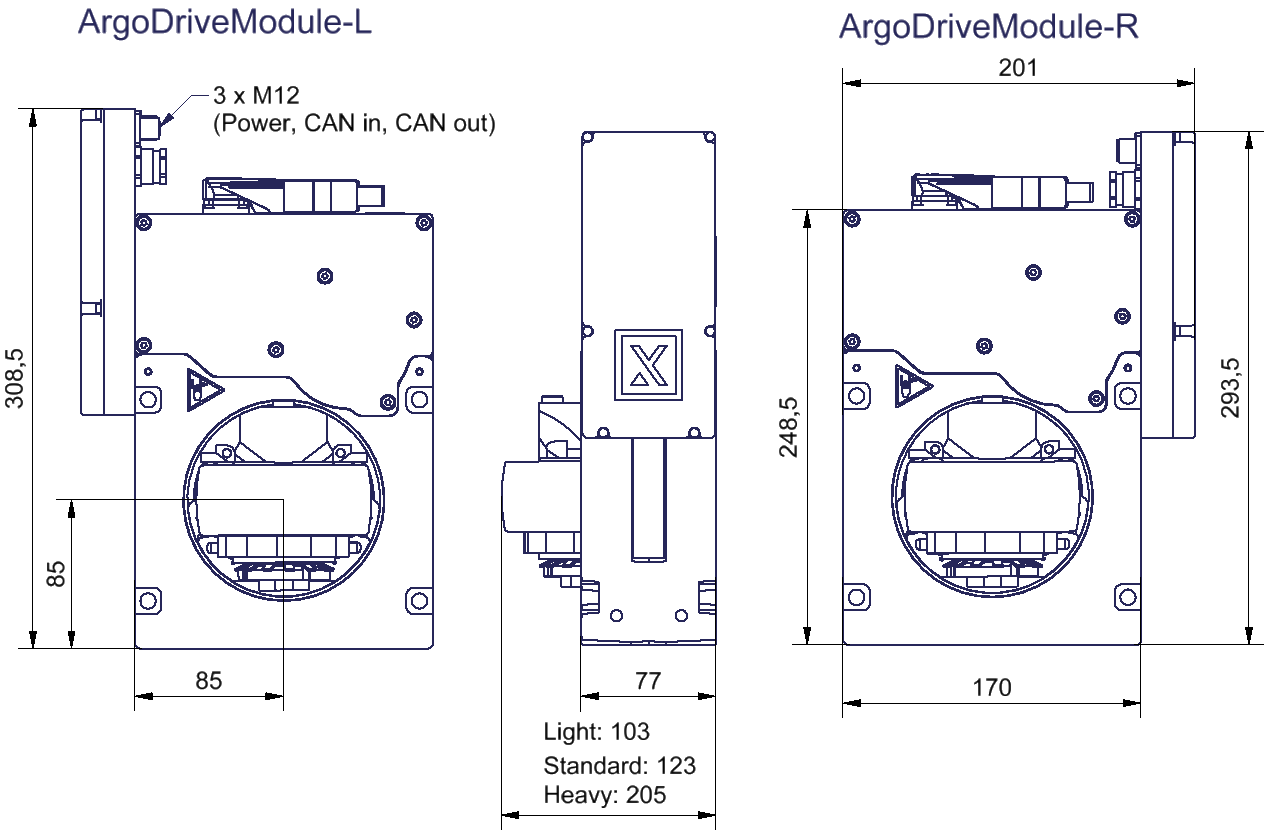

Abmessungen¶
Die Servoreglereinheit kann nach Bedarf an beiden Längseiten des ArgoDrive-Grundmoduls befestigt werden, jedoch nicht nachträglich verändert werden. Bei der Bestellung muss deshalb bereits die spätere Einbaulage bedacht werden.
Bemerkung
Bitte beachten Sie, dass bei der Variante ArgoDriveModule-L die Servoreglereinheit etwas weiter über das Grundgehäuse übersteht, als bei der Variante ArgoDriveModule-R. Außerdem können die Kabel zwischen dem eigentlichen ArgoDrive und den Servoreglern auf der Gegenseite unter Umständen leicht überstehen.
Kennwerte¶
| Beschreibung | Einheit | Wert |
|---|---|---|
| Traglast, Version Light | kg | 100 |
| Traglast, Version Standard | kg | 300 |
| Traglast, Version Heavy | kg | 500 |
| Nenngeschwindigkeit, Version Light | m/s | 3 |
| Nenngeschwindigkeit, Version Standard | m/s | 2 |
| Nenngeschwindigkeit, Version Heavy | m/s | 1.5 |
| Versorgungsspannung Logik | V | 18 .. 30 |
| Nennstrom Logik | mA | 130 |
| Versorgungsspannung Leistung | V | 40 .. 60 V |
| Nennspannung Bremse | V | 24 |
| Nennstrom Bremse (Lüften) | mA | 700 |
| Nennstrom Bremse (Halten nach 1 Sekunde) | mA | 310 |
| STO Performance Level | e | |
| STO-Filterbreite für OSSD-Pulse | ms | 5 |
| STO und Hard Stop-Pegel Low | V | -30 .. 5 |
| STO und Hard Stop-Pegel High | V | 8 .. 30 |
| Erwartete Lebensdauer | h | 12000 |
