Bedienelemente

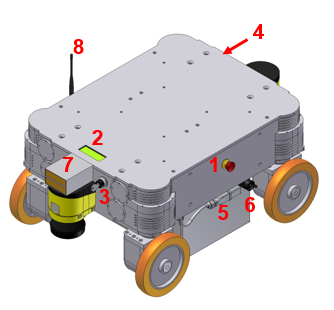

Die folgende Abbildung zeigt die Positionen der verschiedenen Bedienelemente des MPO-700.

Bedienelemente des MPO-700

1	Not-Halt-Tasten
2	LC-Display
3	Schlüsselschalter
4	Computerzugang
5	Batteriestecker
6	Ladebuchse
7	Ladekontakte
8	Antenne des Funk-Not-Halt-Systems

Not-Halt-Tasten

Durch Drücken von einer der beiden Tasten wird der Roboter sofort sicher stillgesetzt. Dazu werden die Antriebe von der Stromversorgung getrennt.Zum Rücksetzen des Sicherheitssystems müssen alle betätigten Not-Halt-Tasten durch Drehen im Uhrzeigersinn entriegelt und der Schlüsselschalter für ca. eine Sekunde nach rechts auf Position II gedreht werden.

Schlüsselschalter

Sehen Sie dazu Schlüsselschalter.

Ladebuchse

Hier kann das Batterieladegerät angeschlossen werden. Nähere Informationen finden Sie im Kapitel Wartung.

Ladekontakte

Wenn der MPO-700 für die Verwendung der automatischen Ladestation vorbereitet wurde, können diese Kontakte durch ein Starkstromrelais mit der Batterie verbunden werden.

LC-Display

Hier werden die wichtigsten Informationen zum aktuellen Zustand des Roboters dargestellt. Nähere Informationen finden Sie im Kapitel Das LC-Display.

Zugang zum Bordrechner

Alle Anschlüsse des Standard-Bordrechners sind von außen zu erreichen.
