Mechanische Eigenschaften¶
Abmessungen der ROX-Basisplattform¶
Die Abmessungen der ROX-Basisplattform finden Sie unter Abmessungen.

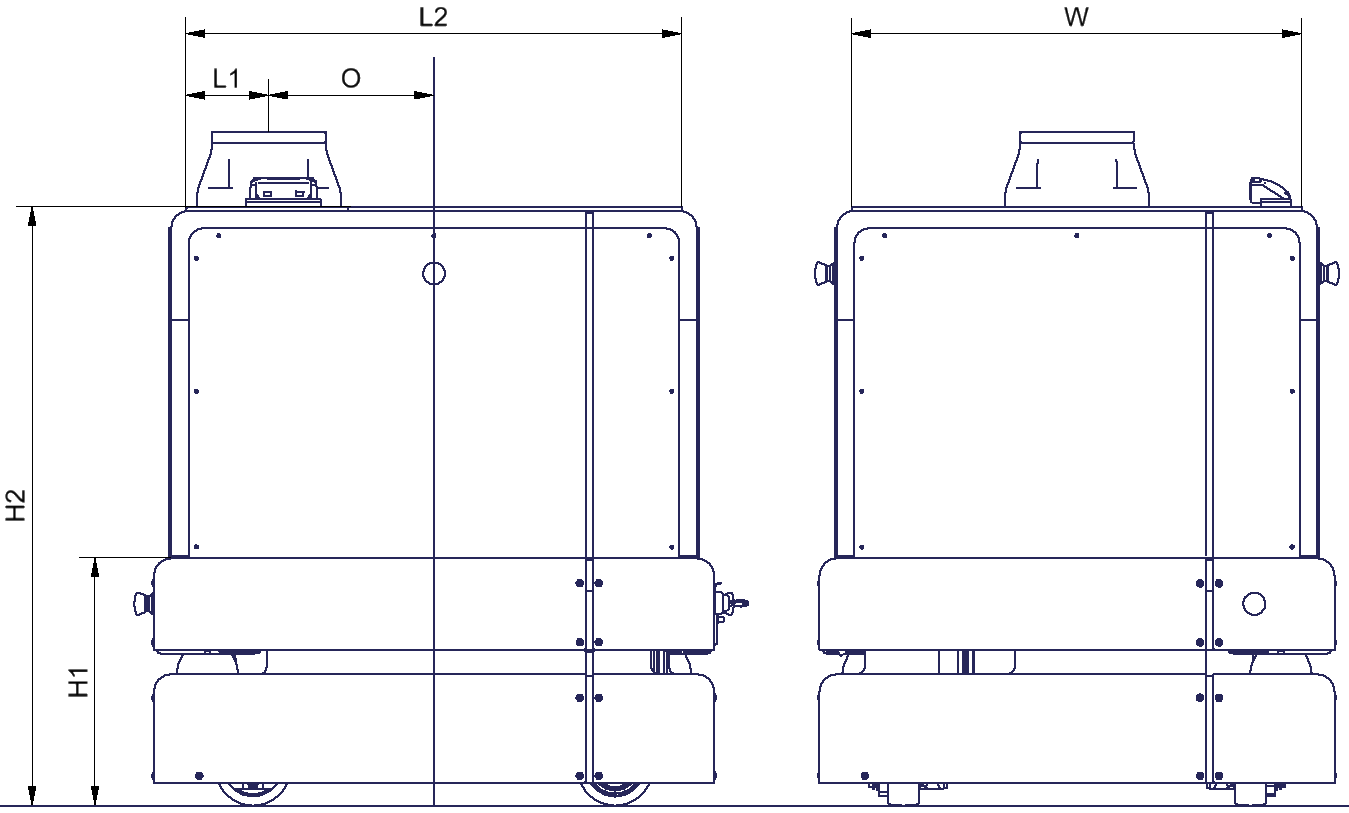

Abmessungen des mobilen Manipulators¶
Alle Angaben in Millimetern.
| Beschreibung | Symbol | Wert |
|---|---|---|
| Höhe der Deckplatte der ROX-Basisplattform | H1 | 330 |
| Höhe der Deckplatte des Aufbaus (AC-Version) | H2 | 790 |
| Höhe der Deckplatte des Aufbaus (DC-Version) | H2 | 606 |
| Versatz zwischen Arm und Plattformmittelpunkt | O | 218 |
| Abstand zur Vorderkante der Deckplatte des Aufbaus | L1 | 109 |
| Länge der Deckplatte des Aufbaus | L2 | 654 |
| Breite der Deckplatte des Aufbaus | W | 594 |
